Μια βαλβίδα πεταλούδας αποτελείται από σώμα βαλβίδας, πλάκα πεταλούδας, στέλεχος βαλβίδας, μέρη στεγανοποίησης και ενεργοποιητή. Η πλάκα πεταλούδας περιστρέφεται 90 μοίρες γύρω από το στέλεχος της βαλβίδας για να πραγματοποιήσει το άνοιγμα και το κλείσιμο και μια μικρή γωνία περιστροφής μπορεί να ρυθμίσει τη μέση ροή. Ανήκει σε περιστροφικές ρυθμιστικές βαλβίδες.
Κύριες ταξινομήσεις
Ανά τύπο σύνδεσης

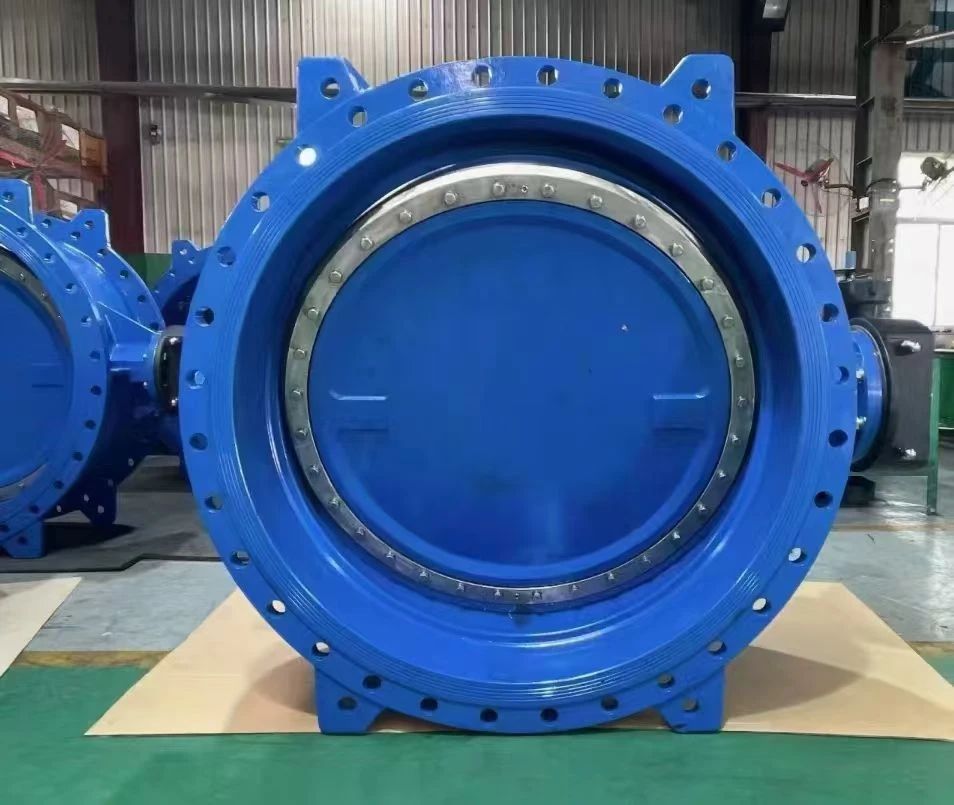

- Βαλβίδα πεταλούδας φλάντζας: Στερεωμένη με μπουλόνια φλάντζας, αντίσταση υψηλής πίεσης, κατάλληλη για μεσαίες και μεγάλες βιομηχανικές σωληνώσεις.
- Βαλβίδα πεταλούδας γκοφρέτας: Συσφίγγεται μεταξύ δύο σωλήνων, συμπαγούς μεγέθους και χαμηλού κόστους, που χρησιμοποιείται κυρίως σε συστήματα παροχής και αποχέτευσης νερού χαμηλής-πίεσης.
Κατά τύπο σφράγισης
- Μαλακή-βαλβίδα πεταλούδας: Σφραγισμένη με καουτσούκ ή PTFE, μηδενική διαρροή, που εφαρμόζεται σε καθαρό νερό κανονικής-θερμοκρασίας, ασθενές οξύ και αδύναμα αλκαλικά μέσα.

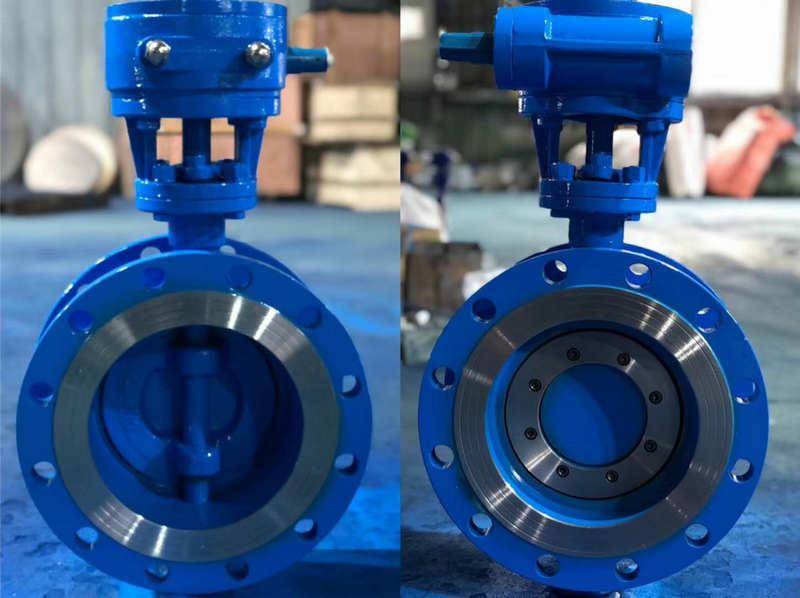

- Μεταλλική-βαλβίδα πεταλούδας με έδραση: Επιφανειακή στεγανοποίηση μετάλλου, αντοχή σε υψηλή θερμοκρασία και πίεση, κατάλληλη για ατμό, καυσαέρια υψηλής- θερμοκρασίας.
Τύποι ενεργοποίησης
Χειροκίνητο, ατέρμονα, ηλεκτρικό, πνευματικό.
Πλεονεκτήματα & Μειονεκτήματα
Πλεονεκτήματα: Συμπαγής δομή, μικρό βάρος, γρήγορο άνοιγμα/κλείσιμο, χαμηλή αντίσταση ροής, υψηλή απόδοση κόστους. Μειονεκτήματα: Η μαλακή σφράγιση έχει χαμηλά όρια αντοχής σε θερμοκρασία και πίεση. Η σταθερότητα στεγανοποίησης του υπό υψηλή πίεση είναι κατώτερη από τις βαλβίδες πύλης και τις βαλβίδες σφαιρών.
Σενάρια εφαρμογής
Παροχή νερού και αποχέτευση, HVAC, επεξεργασία λυμάτων, αγωγοί εξαερισμού, αγωγοί χαμηλής-πίεσης για τη γενική χημική βιομηχανία. Οι μεταλλικές-βαλβίδες πεταλούδας με έδραση προτιμώνται για σκληρές συνθήκες εργασίας, όπως λάδι/αέριο υψηλής-υψηλής θερμοκρασίας-και ισχυρά διαβρωτικά μέσα.
