Έννοια του θέματος
Ας ρίξουμε μια πιο προσεκτική ματιά στα "εξαρτήματα σωλήνων από όλκιμο σίδηρο". Αυτή είναι μια πολύ σημαντική ιδέα γιατί στην πραγματική μηχανική αγωγών, οι ευθύγραμμοι σωλήνες είναι απλώς το θεμέλιο. Τα διάφορα εξαρτήματα σωλήνων είναι το κλειδί για την αλλαγή της κατεύθυνσης του αγωγού, τη διακλάδωση, τη μείωση της διαμέτρου και τη σύνδεση.
Τα εξαρτήματα σωλήνων από όλκιμο σίδηρο είναι συνδέσεις σωλήνων από όλκιμο σίδηρο. Μοιράζονται τις ίδιες ιδιότητες υλικού με τους ευθύγραμμους σωλήνες από όλκιμο σίδηρο (υψηλή αντοχή, υψηλή σκληρότητα, αντοχή στη διάβρωση) και συνδέονται με ευθύγραμμους σωλήνες ή άλλα εξαρτήματα σωλήνων μέσω συγκεκριμένων τύπων διεπαφής (όπως τύπου T{-τύπου και τύπου φλάντζας) για να σχηματίσουν ένα πλήρες και σφραγισμένο σύστημα σωληνώσεων.
Κύρια χαρακτηριστικά
01. Εξαιρετικό υλικό: Κληρονομεί όλα τα πλεονεκτήματα του όλκιμου σιδήρου, με υψηλή αντοχή και καλή σκληρότητα, και μπορεί να αντέξει υψηλή εσωτερική πίεση και εξωτερικό φορτίο.
02. Αξιόπιστη στεγανοποίηση: Όταν χρησιμοποιείται με ευθύγραμμους σωλήνες του ίδιου υλικού και προτύπου, η απόδοση στεγανοποίησης των διεπαφών είναι συνεπής, διασφαλίζοντας ότι δεν υπάρχει διαρροή σε ολόκληρο το σύστημα σωληνώσεων.
03. Υψηλή αντοχή: Μεγάλη διάρκεια σχεδιασμού, συνήθως συγχρονισμένη με ευθύγραμμους σωλήνες, έως 50-100 χρόνια.
04. Πλήρες φάσμα προδιαγραφών: Διατίθεται μεγάλη ποικιλία τύπων για την κάλυψη διαφόρων σύνθετων αναγκών διάταξης αγωγών.
05. Τυποποίηση: Η παραγωγή ακολουθεί διεθνή πρότυπα (όπως το ISO 2531) ή εθνικά πρότυπα (όπως GB/T 13295) για τη διασφάλιση της εναλλαξιμότητας και της συμβατότητας.
Κοινοί τύποι και χρήσεις
1. Εξαρτήματα αλλαγής κατεύθυνσης
Χρησιμοποιείται για την αλλαγή της κατεύθυνσης των σωλήνων.
Αγώνες: Τα πιο συχνά χρησιμοποιούμενα εξαρτήματα σωληνώσεων.
Γωνία 90 μοιρών: Αλλάζει την κατεύθυνση του σωλήνα κατά 90 μοίρες.
Γωνία 45 μοιρών: Αλλάζει την κατεύθυνση του σωλήνα κατά 45 μοίρες.
Αγκώνες 22,5 μοιρών, αγκώνες 11,25 μοιρών: Χρησιμοποιείται για καταστάσεις που απαιτούν μικρές ρυθμίσεις γωνίας.
2. Τύποι διακλάδωσης και εκτροπής
Χρησιμοποιείται για τη σύνδεση σωλήνων διακλάδωσης από τον κύριο σωλήνα.
Μπλουζάκια:
Μπλουζ ίσης διαμέτρου: Και οι τρεις εξόδους έχουν την ίδια διάμετρο.
Μειωτικά μπλουζάκια: Η διάμετρος του σωλήνα διακλάδωσης είναι μικρότερη από τη διάμετρο του κύριου σωλήνα.
Τέσσερις-Τζ: Διακλαδώσεις σε τέσσερις κατευθύνσεις. λιγότερο συνηθισμένο, που χρησιμοποιείται σε πολύπλοκα διασταυρούμενα δίκτυα σωληνώσεων.
3. Μείωση εξαρτημάτων
Χρησιμοποιείται για τη σύνδεση σωλήνων διαφορετικών διαμέτρων.
Μειωτήρες (Uniform Reducers):
Ομόκεντροι μειωτήρες: Οι κεντρικές γραμμές είναι ευθυγραμμισμένες. χρησιμοποιείται για κάθετους σωλήνες ή καταστάσεις που απαιτούν ευθυγράμμιση.
Εκκεντρικοί μειωτήρες: Η μία πλευρά του τοιχώματος του σωλήνα είναι ομοιόμορφη. χρησιμοποιείται συνήθως για οριζόντιους σωλήνες για να διατηρείται σταθερό το κάτω ή το πάνω υψόμετρο του σωλήνα και να αποτρέπεται η συσσώρευση θυλάκων αέρα ή υπολειμμάτων.
4. Συνδέσεις και τερματισμοί
Χρησιμοποιείται για ειδικές συνδέσεις ή για σφράγιση σωληνώσεων.
Μανίκι (κοντός σωλήνας): Χρησιμοποιείται για τη σύνδεση δύο ευθύγραμμων σωλήνων που δεν μπορούν να κλειδωθούν απευθείας.
Βύσμα σωλήνα (τυφλή φλάντζα): Χρησιμοποιείται για τη μόνιμη ή προσωρινή σφράγιση του άκρου ενός αγωγού.
Φλάντζα/Πρίζα: Το ένα άκρο είναι μια τυπική σύνδεση σωλήνα (πρίζα ή πρίζα) και το άλλο άκρο είναι μια φλάντζα. Χρησιμοποιείται για σύνδεση με βαλβίδες, αντλίες ή άλλο εξοπλισμό με φλάντζα, επιτυγχάνοντας τη μετάβαση από τον αγωγό στον εξοπλισμό.

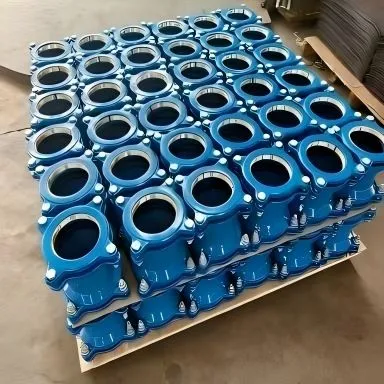

Σφιγκτήρες επισκευής: Μη-μη τυπικά εξαρτήματα σωληνώσεων, αλλά πολύ σημαντικά. Χρησιμοποιείται για γρήγορες επισκευές όταν οι σωλήνες παρουσιάζουν διαρροή λόγω τυχαίας ζημιάς, χωρίς να αντικατασταθεί ολόκληρο το τμήμα του σωλήνα. Ο τύπος σύνδεσης είναι ο ίδιος με τους ευθύγραμμους σωλήνες και τα εξαρτήματα είναι εξοπλισμένα με αντίστοιχες διεπαφές που πρέπει να είναι συμβατές με τους συνδεδεμένους ευθύγραμμους σωλήνες ή τις διεπαφές εξοπλισμού.
T-πληκτρολογήστε διαφάνεια-στη διεπαφή:
Η πιο κοινή ευέλικτη διεπαφή. Το ένα άκρο του εξαρτήματος είναι μια υποδοχή (με ενσωματωμένο-λαστιχένιο δακτύλιο) και το άλλο άκρο είναι μια ράβδος. Προσφέρει γρήγορη εγκατάσταση και εξαιρετική στεγανοποίηση.
Μηχανική διεπαφή -τύπου:
Η στεγανοποίηση επιτυγχάνεται σφίγγοντας τον ελαστικό δακτύλιο με μπουλόνια και ένα στυπιοθλίπτη, το οποίο παρέχει μεγαλύτερη ακαμψία διεπαφής και αντίσταση τραβήγματος-.
Σύνδεση φλάντζας: Δύο φλάντζες στερεώνονται μεταξύ τους με μπουλόνια και ένα παρέμβυσμα τοποθετείται μεταξύ τους για στεγανοποίηση. Χρησιμοποιείται συνήθως για σύνδεση σε εξοπλισμό ή τμήματα σωλήνων που απαιτούν συχνή αποσυναρμολόγηση. Πολλά εξαρτήματα σωληνώσεων είναι σύνθετες συνδέσεις. για παράδειγμα, ένα μπλουζάκι μπορεί να έχει δύο Τ-αρθρώσεις και μία Τ-αρθρική άρθρωση ή μία φλάντζα.
Αρχή αντιστοίχισης
Υλικά και Πρότυπα:
Πρέπει να διασφαλιστεί ότι τα εξαρτήματα και οι ευθύγραμμοι σωλήνες συμμορφώνονται με τα ίδια πρότυπα (όπως ISO, GB, EN κ.λπ.).
01
Επίπεδο πίεσης:
Η ονομαστική πίεση των εξαρτημάτων (π.χ. K9) δεν πρέπει να είναι χαμηλότερη από αυτή του συνδεδεμένου ευθύγραμμου σωλήνα.
02
Τύπος διεπαφής:
Ο τύπος τοποθέτησης πρέπει να ταιριάζει απόλυτα με τον ευθύ σωλήνα. Ένας σύνδεσμος T-πρέπει να είναι εφοδιασμένος με μία υποδοχή T-.
03
Εσωτερική και εξωτερική αντιδιαβρωτική προστασία:
Παρόμοια με τους ευθύγραμμους σωλήνες, τα εξαρτήματα σωλήνων από όλκιμο σίδηρο για την παροχή νερού έχουν συνήθως επένδυση τσιμεντοκονίας στον εσωτερικό τοίχο και εποξειδική ασφάλτινη ή επίστρωση ψευδαργύρου + ασφαλτικό χρώμα για αντιδιαβρωτική προστασία στον εξωτερικό τοίχο. Σε ειδικά διαβρωτικά περιβάλλοντα (όπως όξινα εδάφη), πρέπει να προσδιορίζεται ενισχυμένη αντιδιαβρωτική προστασία.
04
Σημειώσεις εγκατάστασης:
Καθαρισμός: Βεβαιωθείτε ότι έχετε καθαρίσει την υποδοχή, το στόμιο και τον ελαστικό δακτύλιο πριν από την εγκατάσταση για να αποτρέψετε τις ακαθαρσίες να επηρεάσουν τη στεγανοποίηση.
Λίπανση: Χρησιμοποιήστε ένα ειδικό, μη{0}}τοξικό λιπαντικό για να διευκολύνετε την εγκατάσταση και να προστατέψετε τον ελαστικό δακτύλιο.
Σήμανση: Σημειώστε το βάθος εισαγωγής στην υποδοχή για να διασφαλίσετε τη σωστή εγκατάσταση.
Ευθυγράμμιση: Όταν χρησιμοποιείτε κατάλληλα εργαλεία (όπως ράβδους ή τεντωτήρες), βεβαιωθείτε ότι οι σωλήνες και τα εξαρτήματα είναι ευθυγραμμισμένα για να αποφευχθεί η κακή ευθυγράμμιση ή η συστροφή των ελαστικών δακτυλίων.
