I. Ορισμός προϊόντος και δομικά χαρακτηριστικά

Αποτελείται από γωνιακό σώμα 45 μοιρών και φλάντζες στα δύο άκρα, η βασική του λειτουργία είναι να αλλάζει την κατεύθυνση του αγωγού, επιτυγχάνοντας μια αποσπώμενη, στεγανή σύνδεση για ευκολία στη χρήση.

Χαρακτηριστικά: Διάμετρος DN100 (περίπου 100mm), κατάλληλο για εξοπλισμό σωληνώσεων ίδιας προδιαγραφής. Η αντίσταση στροφής 45 μοιρών είναι χαμηλή, κατάλληλη για ακριβή-ρύθμιση της κατεύθυνσης. Οι τυποποιημένες φλάντζες επιτρέπουν την εύκολη αποσυναρμολόγηση και συναρμολόγηση, αξιόπιστη στεγανοποίηση και επιλύουν τις προκλήσεις συντήρησης των συγκολλημένων γωνιών.

II. Βασικές Τεχνικές Παράμετροι

Συμβατό με τα πρότυπα του κλάδου, αναφορά επιλογής:

Ονομαστική διάμετρος (DN): 100 mm, κατάλληλο για χαλύβδινο σωλήνα 114 mm και σωλήνα όλκιμο σιδήρου 140 mm.
Γωνία περιστροφής: 45 μοίρες, σφάλμα Μικρότερο από ή ίσο με ±1 μοίρα.
Πρότυπο φλάντζας: PN10/PN16, πρότυπο DN100 με 3 οπές μπουλονιών.
Πάχος τοίχου: Ο όλκιμος σίδηρος 7,2 mm, ο ανθρακούχος χάλυβας και ο ανοξείδωτος χάλυβας μπορούν να προσαρμοστούν.
Πίεση εργασίας: Τυπική 1.0/1.6MPa, η υψηλή πίεση μπορεί να προσαρμοστεί.
Θερμοκρασία εργασίας: Τυπική -20~120 μοίρες, το υλικό κραμάτων αντέχει σε θερμοκρασίες πάνω από 400 βαθμούς.
Μέθοδος Σύνδεσης: Αφαιρούμενη φλάντζα με στεγανοποιητική φλάντζα, ανθεκτική σε κραδασμούς.

III. Συχνά χρησιμοποιούμενα υλικά και εφαρμοστέα σενάρια

Ανθρακούχο Χάλυβα Υλικό

Υψηλό κόστος-αναλογία απόδοσης, μετά από επεξεργασία πρόληψης σκουριάς, κατάλληλο για δημοτική παροχή νερού και αποχέτευση, θέρμανση και γενικά βιομηχανική μετάδοση χαμηλής-πίεσης, το πιο ευρέως χρησιμοποιούμενο υλικό.

Υλικό από ανοξείδωτο χάλυβα

Κυρίως 304 και 316L, ανθεκτικό στη διάβρωση-και χωρίς δευτερογενή ρύπανση, κατάλληλο για εφαρμογές χημικών, τροφίμων, φαρμακευτικών προϊόντων και πόσιμου νερού.

Εόλκιμο υλικό σιδήρου

Υψηλή αντοχή, χαμηλός θόρυβος, εξαιρετική στεγανοποίηση και αντοχή σε κραδασμούς, κατάλληλο για δημοτικά και{0}}συστήματα αποχέτευσης υψηλής ανύψωσης, προσαρμόσιμο σε πολύπλοκα περιβάλλοντα και μεγάλη διάρκεια ζωής.

Υλικό από κράμα χάλυβα

Αντοχή σε υψηλές θερμοκρασίες και υψηλή πίεση, κατάλληλο για ακραίες συνθήκες εργασίας σε βιομηχανίες υψηλών-τερμάτων όπως το πετρέλαιο, το φυσικό αέριο και η ηλεκτρική ενέργεια.

IV. Πλεονεκτήματα προϊόντος

Ομαλό σύστημα διεύθυνσης και μειωμένη αντίσταση, μειώνοντας την κατανάλωση ενέργειας.

Αφαιρούμενες φλάντζες για εύκολη εγκατάσταση και συντήρηση, εξοικονόμηση ανθρώπινου δυναμικού.

Αξιόπιστη στεγανοποίηση και ανθεκτικά υλικά, μειώνοντας το κόστος συντήρησης.

Τυποποιημένη παραγωγή, συμβατή με διάφορες τυπικές βαλβίδες σωληνώσεων.

Άφθονα υλικά, κατάλληλα για πολλαπλούς τομείς, υψηλή απόδοση-κόστους.

V. Σημεία Εγκατάστασης και Συντήρησης

Προφυλάξεις εγκατάστασης

1. Επιθεωρήστε την εμφάνιση για ελαττώματα και επαληθεύστε τις προδιαγραφές και τα υλικά.

2. Εξασφαλίστε ακριβή περιστροφή και αποφύγετε την αναγκαστική εγκατάσταση.

3. Σφίξτε ομοιόμορφα τα μπουλόνια, επιλέξτε τα κατάλληλα παρεμβύσματα και καθαρίστε τις επιφάνειες στεγανοποίησης.

4. Ακολουθήστε τις αρχές εγκατάστασης για να εξασφαλίσετε ομαλή ροή του αγωγού.

5. Δοκιμή πίεσης μετά την εγκατάσταση. εάν δεν εντοπιστούν ανωμαλίες, τότε θέστε το σύστημα σε χρήση.

Σημεία Συντήρησης

1. Επιθεωρείτε τακτικά τα μπουλόνια και τις φλάντζες και σφίξτε ή αντικαταστήστε τα αμέσως.

2. Εκτελέστε αντιδιαβρωτικό καθαρισμό σύμφωνα με τις ιδιότητες του υλικού.

3. Διερευνήστε τις μη φυσιολογικές πιέσεις και ρυθμούς ροής και αντιμετωπίστε αμέσως τα μπλοκαρίσματα και τις διαρροές.

4. Για μακροπρόθεσμο κλείσιμο, αποστραγγίστε το μέσο και αποθηκεύστε το καθαρό και ανθεκτικό στη διάβρωση-.

5. Αποφύγετε τη χρήση διαβρωτικών καθαριστικών.

VI. Περιοχές Εφαρμογής

Δημοτική Μηχανική:

Παροχή νερού και αποχέτευση, επεξεργασία λυμάτων, θέρμανση, μεταφορά αερίου.

Βιομηχανικός Τομέας:

Μετάδοση μέσης και χαμηλής πίεσης, μέσης θερμοκρασίας σε βιομηχανίες πετρελαίου, χημικών, ηλεκτρικής ενέργειας, τροφίμων και φαρμακευτικών προϊόντων.

Οικοδομική Μηχανική:

Υψηλής-παροχή και αποχέτευση νερού, πυροπροστασία, αγωγοί κλιματισμού.

Άλλοι:

Ναυτική μηχανική, επεξεργασία πόσιμου νερού, αγροτική άρδευση.

Για περισσότερες πληροφορίες, επικοινωνήστε μαζί μας: WhatsApp/WeChat: +8618334738900
Διεύθυνση ηλεκτρονικού ταχυδρομείου: info@jthypipe.com, amy@jintaicastfoundry.com, sales@jintaicastfoundry.com

Δημοφιλείς Ετικέτες: double-flanged elbow dn100 45℃, China double-flanged elbow dn100 45℃κατασκευαστές, προμηθευτές

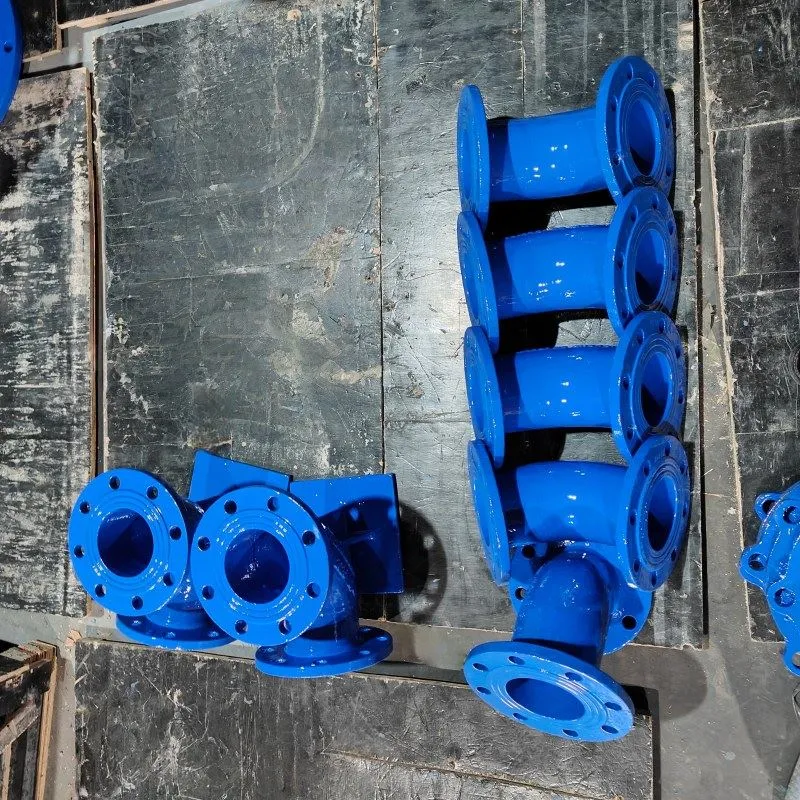

Διπλός-Αγκώνας με φλάντζα DN100 45 μοίρας
