I. Ορισμός και εφαρμοστέα σενάρια
Επεξήγηση μοντέλου:

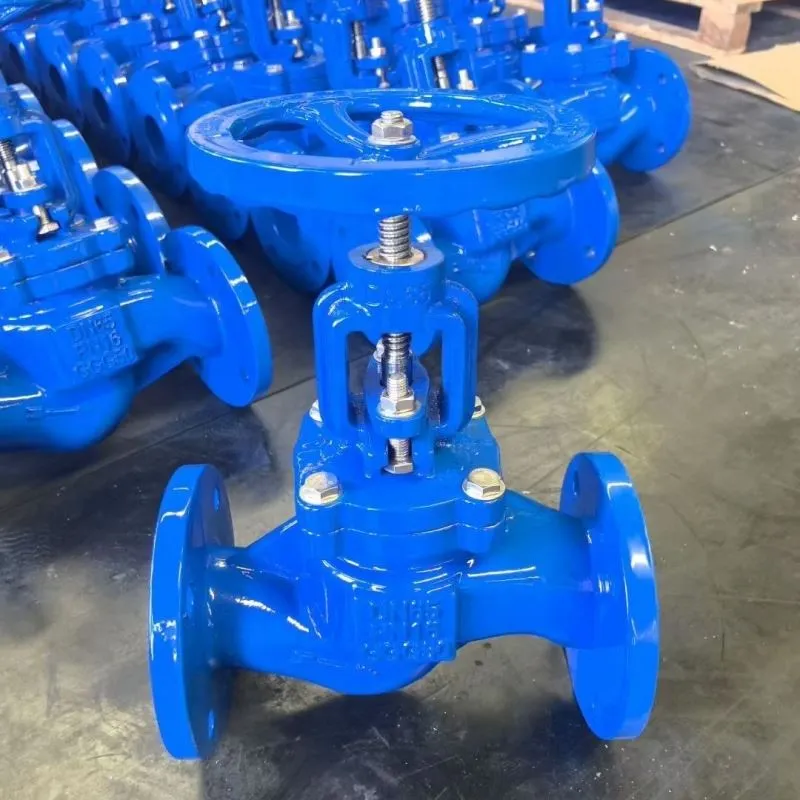

Συμβατό με τα γερμανικά βιομηχανικά πρότυπα, το F είναι ο κωδικός δομικής σειράς (που αντιστοιχεί σε ένα συγκεκριμένο πρότυπο απόστασης όψεων), το Di υποδεικνύει ότι το υλικό του σώματος της βαλβίδας είναι όλκιμος σίδηρος, το άκρο της φλάντζας είναι η μέθοδος σύνδεσης και το μεταλλικό σφράγισμα είναι η μέθοδος στεγανοποίησης πυρήνα για βαλβίδες πύλης, που χρησιμοποιείται κυρίως για τη σύνδεση και την αποσύνδεση υγρών σωληνώσεων.
Εφαρμοσμένα μέσα:
Κατάλληλο για κοινά υγρά όπως νερό, λάδι και αέριο. Ορισμένες προδιαγραφές μπορούν να χρησιμοποιηθούν για πόσιμο νερό, λύματα και ήπια διαβρωτικές συνθήκες, προσαρμοσμένες στις ανάγκες μεταφοράς υγρών πολλών βιομηχανιών.
Ισχύοντα σενάρια:
Χρησιμοποιείται ευρέως σε δημοτικούς τομείς ύδρευσης και αποχέτευσης, επεξεργασίας λυμάτων, πετροχημικών, ηλεκτρικής ενέργειας, μεταλλουργίας, ναυπηγικής και άλλων τομέων, καλύπτοντας τόσο τις συμβατικές συνθήκες εργασίας όσο και τις απαιτήσεις εγκατάστασης με περιορισμένο χώρο-.
II. Πρότυπα Εκτέλεσης
Κύρια πρότυπα σχεδίασης
Σχεδιασμένο και κατασκευασμένο σύμφωνα με τα γερμανικά βιομηχανικά πρότυπα και τα σχετικά ευρωπαϊκά πρότυπα, διασφαλίζοντας την ευελιξία και τη συμμόρφωση του προϊόντος.
Πρότυπα δομικών διαστάσεων
Η απόσταση των επιφανειών είναι σύμφωνη με τα σχετικά ευρωπαϊκά πρότυπα (αντιστοιχούν στα γερμανικά πρότυπα βιομηχανικής απόστασης επιφανειών). Οι διαστάσεις και η διάτρηση της φλάντζας ακολουθούν τα σχετικά ευρωπαϊκά πρότυπα, κατάλληλα για κοινές ονομαστικές τιμές πίεσης.
Πρότυπα δοκιμών
Η επιθεώρηση και οι δοκιμές ολοκληρώνονται σύμφωνα με τα σχετικά ευρωπαϊκά πρότυπα. Οι υδροστατικές δοκιμές αναφέρονται σε σχετικά διεθνή πρότυπα. Η πίεση δοκιμής κελύφους και η πίεση δοκιμής στεγανοποίησης είναι σαφώς καθορισμένες για να διασφαλιστεί η απόδοση στεγανοποίησης και πίεσης-.
III. Βασικές Προδιαγραφές
Εκτίμηση πίεσης
Κατάλληλο για συνήθεις συνθήκες χαμηλής-έως-μέτριας πίεσης. Ορισμένες προδιαγραφές μπορούν να προσαρμόσουν υψηλότερες ονομαστικές πιέσεις για την κάλυψη των απαιτήσεων πίεσης σε διάφορα σενάρια.
Εύρος διαμέτρου
Καλύπτει κοινές διαμέτρους σωλήνων. Ορισμένοι κατασκευαστές μπορούν να επεκταθούν σε μεγαλύτερες διαμέτρους για να προσαρμόσουν διαφορετικές κλίμακες μεταφοράς αγωγών.
Εύρος Θερμοκρασίας
Η θερμοκρασία λειτουργίας ποικίλλει ελαφρώς ανάλογα με το υλικό στεγανοποίησης. Κατάλληλο για κοινές θερμοκρασίες λειτουργίας. Διαφορετικά υλικά στεγανοποίησης αντιστοιχούν σε διαφορετικά κατάλληλα εύρη θερμοκρασίας.
Μέθοδος Λειτουργίας
Κυρίως χειροκίνητο (χειροκίνητο), αλλά μπορεί να επεκταθεί σε ηλεκτρικό, πνευματικό, γραναζωτό-κ.λπ., για προσαρμογή σε διαφορετικές απαιτήσεις λειτουργίας.
IV. Διαμόρφωση υλικού
Υλικό Κύριου Σώματος
Το σώμα και το κάλυμμα της βαλβίδας είναι κατασκευασμένα από όλκιμο σίδηρο, με ορισμένες επιλογές να χρησιμοποιούν χυτοσίδηρο, συνδυάζοντας αντοχή στην κρούση και σκληρότητα για να ταιριάζουν σε διάφορες συνθήκες μέσων.
01
Στεγανοποιητικά εξαρτήματα
Η μεταλλική επιφάνεια στεγανοποίησης χρησιμοποιεί χυτοσίδηρο ή όλκιμο σίδηρο σε συνδυασμό με ορειχάλκινους στεγανοποιητικούς δακτυλίους, με ορισμένες επιλογές να χρησιμοποιούν ελαστικές σφραγίδες EPDM ή NBR, εξισορροπώντας την αντοχή στη φθορά των μεταλλικών σφραγίδων με την απόδοση στεγανοποίησης των ελαστικών σφραγίδων.
02
Εξαρτήματα μετάδοσης
Το στέλεχος της βαλβίδας είναι κατασκευασμένο από ανοξείδωτο χάλυβα με σπειρώματα έλασης για αντοχή στη φθορά και τη διάβρωση. το παξιμάδι στελέχους βαλβίδας και η έδρα στεγανοποίησης είναι κυρίως από ορείχαλκο για να εξασφαλίζεται ομαλή μετάδοση.
03
Βοηθητικές σφραγίδες
Τα παρεμβύσματα συσκευασίας και καλύμματος είναι κατασκευασμένα από γραφίτη ή EPDM. Οι δακτύλιοι O{0}}μπορούν να αντικατασταθούν όπως απαιτείται, ενώ ορισμένες προδιαγραφές υποστηρίζουν την αντικατάσταση της πίεσης για βελτιωμένη ευκολία συντήρησης.
04
Επεξεργασία Επιφανειών
Το σώμα και το εξωτερικό της βαλβίδας είναι επικαλυμμένα με τετηγμένη εποξειδική ρητίνη, με πάχος επίστρωσης που πληροί τα πρότυπα, αποτρέποντας αποτελεσματικά τη σκουριά και είναι κατάλληλο για σκληρά περιβάλλοντα εγκατάστασης, όπως υγρές και υπόγειες τοποθεσίες.
05
V. Δομικά πλεονεκτήματα και πλεονεκτήματα απόδοσης
Απόδοση Σφράγισης
Χρησιμοποιεί συνδυασμό μεταλλικής σκληρής σφράγισης και ελαστικής βοηθητικής σφράγισης. Ο σχεδιασμός της πύλης σε σχήμα σφήνας- χρησιμοποιεί ελαστική παραμόρφωση για την επίτευξη ακριβούς στεγανοποίησης, επιλύοντας αποτελεσματικά τα προβλήματα διαρροής και διάβρωσης των συμβατικών βαλβίδων πύλης, με αποτέλεσμα την υψηλή αξιοπιστία στεγανοποίησης.
Στατική Σχεδιασμός
Κυρίως μια κρυφή δομή στελέχους, εξοικονομώντας χώρο εγκατάστασης και προσαρμογή σε σενάρια περιορισμένου χώρου-. Η σύνδεση του καλύμματος βαλβίδας με βίδες έχει ως αποτέλεσμα μια συμπαγή δομή, υψηλή ακαμψία, ομαλή διαδρομή ροής και χαμηλό συντελεστή αντίστασης ροής.
Επιχειρησιακή Απόδοση
Η πύλη έχει δομή καθοδήγησης, με αποτέλεσμα χαμηλή ροπή ανοίγματος και κλεισίματος και εύκολη λειτουργία. Οι μεσαίες και μεγάλες διαμέτρους μπορούν να εξοπλιστούν με ρουλεμάν κύλισης για περαιτέρω βελτίωση του ομαλού ανοίγματος και κλεισίματος.
Αντοχή
Τα υλικά του πυρήνα είναι εξαιρετικά συμβατά, με επαρκή προστασία επίστρωσης,-ανθεκτικά στη φθορά και τη διάβρωση-, διασφαλίζοντας μακροπρόθεσμη- σταθερή λειτουργία και μειώνοντας τη συχνότητα συντήρησης.
VI. Σημεία Εγκατάστασης και Συντήρησης
Απαιτήσεις εγκατάστασης
Οι συνδέσεις φλάντζας πρέπει να ταιριάζουν με φλάντζες της αντίστοιχης βαθμολογίας PN. Βεβαιωθείτε ότι το σώμα της βαλβίδας είναι οριζόντιο ή κατακόρυφο κατά την εγκατάσταση για να αποφύγετε την ανομοιόμορφη πίεση που επηρεάζει τη στεγανοποίηση.
Συντήρηση ρουτίνας:
Ελέγχετε τακτικά για διαρροές στο στεγανοποιητικό στέλεχος βαλβίδας και στη στεγανοποίηση της φλάντζας και αντικαθιστάτε αμέσως τους παλιούς δακτυλίους στεγανοποίησης και στεγανοποίησης. Λιπάνετε τακτικά τα εξαρτήματα κίνησης στελέχους βαλβίδας για να εξασφαλίσετε ομαλό άνοιγμα και κλείσιμο.
Σημειώσεις επιθεώρησης:
Κατά την αποσυναρμολόγηση και την επιθεώρηση, χρησιμοποιήστε γνήσια ανταλλακτικά, ειδικά διασφαλίζοντας ότι τα εξαρτήματα στεγανοποίησης πληρούν τις προδιαγραφές για να αποφύγετε την αστοχία στεγανοποίησης λόγω μη συμβατών εξαρτημάτων.
