01.Περιγραφή προϊόντων

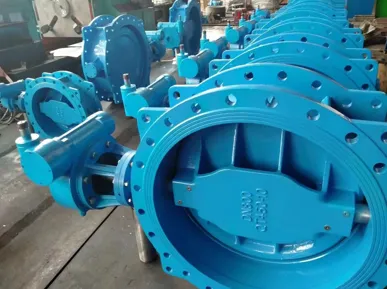

Η βαλβίδα έκκεντρης πεταλούδας διπλής φλάντζας είναι μια περαιτέρω βελτίωση και ανάπτυξη της μονής-εκκεντρικής βαλβίδας πεταλούδας, που αντιπροσωπεύει την πιο συχνά χρησιμοποιούμενη διπλή-εκκεντρική βαλβίδα πεταλούδας. Ο δομικός σχεδιασμός του διαθέτει μια μετατόπιση μεταξύ του άξονα της έδρας της βαλβίδας και τόσο του κέντρου του δίσκου όσο και του κέντρου του σώματος της βαλβίδας.
Η "εκκεντρότητα" στη διπλή εκκεντρότητα αναφέρεται στην κακή ευθυγράμμιση δύο κεντρικών σημείων: το στέλεχος της βαλβίδας είναι μετατοπισμένο σε σχέση με το κέντρο της έδρας της βαλβίδας και ο δίσκος της βαλβίδας μετατοπίζεται σε σχέση με το κέντρο του αγωγού.
02.Τεχνικές Προδιαγραφές
| Ονομαστική διάμετρος: | DN200-DN2000 |
| Θερμοκρασία λειτουργίας: | 0 μοίρες ~ 80 μοίρες |
| Πίεση εργασίας: | PN10, PN16, PN25 |
| Πρότυπο σχεδίασης: | BS EN593 |
| Αντικρυνώς: | BS EN558-1,1S0 5752 Σειρά 13/14 |
| Διάτρηση φλαντζών σύμφωνα με το πρότυπο BS EN1092-2 | |
| Υδραυλική δοκιμή σύμφωνα με BS EN1074-1 και 2,BS EN12266 | |
| ΟΧΙ. | Όνομα μέρους | Υλικό | ΟΧΙ. | Όνομα μέρους | Υλικό |
|---|---|---|---|---|---|
| 1 | Κιβώτιο ταχυτήτων | - | 2 | Κλειδί | C45 |
| 3 | Στεγανοποιητικό στοιχείο συγκράτησης | ST37 | 4 | Ο-δαχτυλίδι | EPDM |
| 5 | Σφραγιστικός θάμνος | ZQ19-2 | 6 | Βίδα | A2 |
| 7 | Ο-δαχτυλίδι | EPDM | 8 | Σύνθετο ρουλεμάν | GGSteel |
| 9 | Άξονας μετάδοσης κίνησης | AISI 420 | 10 | Σώμα | GG50 |
| 11 | Ακόλουθος | ST37 | 12 | Ο-δαχτυλίδι | EPDM |
| 13 | Ο-δαχτυλίδι | EPDM | 14 | Βίδα | A2 |
| 15 | Στεγανοποιητικός δακτύλιος | EPDM | 16 | Κλειδί | AISI 420 |
| 17 | Βίδα | A2 | 18 | Σύνθετο ρουλεμάν | GG50 |
| 19 | Άξονας μεντεσέ | AISI 420 | 20 | Δίσκος | Ατσάλι |
| 21 | Τελικό κάλυμμα | S30408 | 22 | Ο-δαχτυλίδι | EPDM |
| 23 | Μπουλόνι | A2 | 24 | Ροδέλα | A2 |
| 25 | Μπουλόνι | A2 | 26 | Ροδέλα | A2 |
| 27 | Ροδέλα | A2 | 28 | Κάλυμμα πλήμνης | SS304 |
03.Κύρια εξωτερική και διάσταση σύνδεσης
| DN | L | 1,0 MPa | 1,6 MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Βασικά Χαρακτηριστικά
Έκκεντρη Στεγανωτική Δομή
Ο δίσκος αποδεσμεύεται αυτόματα από τον στεγανοποιητικό δακτύλιο τη στιγμή που αρχίζει να ανοίγει, με αποτέλεσμα χαμηλή ροπή λειτουργίας, μειωμένη φθορά στις επιφάνειες στεγανοποίησης, σημαντικά παρατεταμένη διάρκεια ζωής και αντοχή στο μπλοκάρισμα.
Διπλή-Σύνδεση φλάντζας
Διαθέτει τυπικές φλάντζες και στα δύο άκρα, που εξασφαλίζουν εύκολη εγκατάσταση και αφαίρεση, σταθερή ευθυγράμμιση και εξαιρετική-στεγανή σφράγιση. συμβατό με συστήματα σωληνώσεων που τηρούν διάφορα πρότυπα φλάντζας.
Στη διάβρωση-Ανθεκτικό και ανθεκτικό
Το σώμα της βαλβίδας διαθέτει εσωτερική και εξωτερική επίστρωση εποξειδικής ή FBE που αντιστέκεται στη διάβρωση από το έδαφος και το νερό, εξασφαλίζοντας μακροπρόθεσμη-αντοχή και αντοχή στη σκουριά για θαμμένους αγωγούς.
05.Ανταγωνιστικό πλεονέκτημα
Μεγαλύτερη διάρκεια ζωής και χαμηλό κόστος O&M
Ο εκκεντρικός σχεδιασμός στεγανοποίησης{0}}χωρίς τριβή έχει ως αποτέλεσμα σημαντικά χαμηλότερη φθορά στεγανοποίησης σε σύγκριση με τις κεντρικές βαλβίδες πεταλούδας, μειώνοντας τη συχνότητα αντικατάστασης και συντήρησης εξαρτημάτων, μειώνοντας έτσι τα μακροπρόθεσμα- έξοδα O&M.
Αβίαστη λειτουργία και υψηλή συμβατότητα με τον αυτοματισμό
Η χαμηλή ροπή λειτουργίας επιτρέπει τη σταθερή ενεργοποίηση χρησιμοποιώντας συμπαγείς ηλεκτρικούς ή πνευματικούς ενεργοποιητές. Το κόστος προμήθειας για εξοπλισμό ελέγχου είναι χαμηλότερο σε σύγκριση με τις κεντρικές-βαλβίδες πεταλούδας του ίδιου μεγέθους.
Μηδενική διαρροή και περιβαλλοντική συμμόρφωση
Η μαλακή σφράγιση εξασφαλίζει μηδενική διαρροή, αποτρέποντας τη σπατάλη νερού και πληροί τα πρότυπα αποδοχής για έργα δημοτικών υδάτων και περιβαλλοντικής προστασίας. Οι εσωτερικές και εξωτερικές αντιδιαβρωτικές επιστρώσεις συμμορφώνονται με τα πρότυπα υγιεινής του πόσιμου νερού, καθιστώντας τη βαλβίδα κατάλληλη για μεταφορά πόσιμου νερού.
06.Εφαρμογές προϊόντων
Η έκκεντρη βαλβίδα πεταλούδας διπλής φλάντζας έχει ένα ευρύ φάσμα εφαρμογών και χρησιμοποιείται κυρίως σε:
Δημοτική Ύδρευση
HVAC κτιρίου
Δευτερεύουσα παροχή νερού
Σύστημα κρύου νερού
Δίκτυο Ύδρευσης Θερμοκρασίας Περιβάλλοντος
07.Εγκατάσταση προϊόντων
Ο εσωτερικός τοίχος πρέπει να διατηρείται καθαρός. Δεν επιτρέπονται ακαθαρσίες ή ξένα αντικείμενα στον στεγανοποιητικό δακτύλιο ή στην πλάκα πεταλούδας.
Οι βαλβίδες πεταλούδας-τύπου σφιγκτήρα απαιτούν ειδικές φλάντζες για βαλβίδα πεταλούδας-για την εγκατάσταση.
Η βαλβίδα πεταλούδας πρέπει να τοποθετηθεί κάθετα στον αγωγό και δεν πρέπει να αναστραφεί.
Η βαλβίδα πεταλούδας απαιτεί χρονοβόρα-ρύθμιση ροής, η οποία ελέγχεται από ένα κιβώτιο ταχυτήτων στροβίλου.
Για βαλβίδες πεταλούδας που ανοίγουν και κλείνουν συχνά, ανοίγετε περιοδικά (περίπου κάθε δύο μήνες) το κάλυμμα του περιβλήματος του στροβίλου για να ελέγξετε τη στάθμη του γράσου και να βεβαιωθείτε ότι υπάρχει επαρκής ποσότητα.
Επιθεωρείτε τακτικά όλα τα εξαρτήματα της βαλβίδας και αντιμετωπίζετε αμέσως τυχόν βλάβες που εντοπίστηκαν.
