01.Περιγραφή προϊόντων
Η βαλβίδα πεταλούδας από όλκιμο σίδηρο με φλάντζα είναι μια βαλβίδα περιστροφής ενός τετάρτου-που ελέγχει τη ροή των μέσων ή ρυθμίζει τον ρυθμό ροής περιστρέφοντας έναν δίσκο σε σχήμα-δίσκου κατά 90 μοίρες γύρω από τον άξονα της βαλβίδας. Η δομή του αποτελείται από σώμα βαλβίδας, δίσκο, άξονα βαλβίδας και ενεργοποιητή. Λόγω του συμπαγούς μεγέθους, του μικρού βάρους και των δυνατοτήτων του γρήγορου ανοίγματος και κλεισίματος, χρησιμοποιείται ευρέως στην παροχή νερού και αποχέτευσης, HVAC, επεξεργασία λυμάτων, μεταλλουργία και πετροχημικά. Είναι κατάλληλο για μια ποικιλία μέσων, συμπεριλαμβανομένου του νερού, του αέρα, του αερίου και του πολτού, και έχει εξαιρετικά καλή απόδοση σε εφαρμογές που απαιτούν γρήγορο άνοιγμα και κλείσιμο ή υψηλή-ρύθμιση ροής.
02.Προδιαγραφές
| ΟΧΙ. | Όνομα μέρους | Υλικό | ΟΧΙ. | Όνομα μέρους | Υλικό |
|---|---|---|---|---|---|
| 1 | Κιβώτιο ταχυτήτων | 2 | Κλειδί | C45 | |
| 3 | Στεγανοποιητικό συγκράτησης θάμνων | ST37 | 4 | Βίδα | A2 |
| 5 | Σφραγιστικός θάμνος | ZQA19-2 | 6 | Ο-δακτύλιος | EPDM |
| 7 | Ο-δακτύλιος | EPDM | 8 | Σύνθετο ρουλεμάν | Ατσάλι |
| 9 | Άξονας μετάδοσης κίνησης | AISI 420 | 10 | Σώμα | GGG50 |
| 11 | Ακόλουθος | ST37 | 12 | Ο-δακτύλιος | EPDM |
| 13 | Ο-δακτύλιος | EPDM | 14 | Βίδα | A2 |
| 15 | Στεγανοποιητικός δακτύλιος | EPDM | 16 | Κλειδί | AISI 420 |
| 17 | Βίδα | A2 | 18 | Δίσκος | GGG50 |
| 19 | Άξονας μεντεσέ | AISI 420 | 20 | Σύνθετο ρουλεμάν | Ατσάλι |
| 21 | Τελικό κάλυμμα | S30408 | 22 | Δαχτυλίδι Q- | EPDM |
| 23 | Μπουλόνι | A2 | 24 | Ροδέλα | A2 |
| 25 | Μπουλόνι | A2 | 26 | Ροδέλα | A2 |
| 27 | Ροδέλα | A2 | 28 | Κάλυμμα πλήμνης | SS304 |
Τεχνικές Προδιαγραφές
- Ονομαστική διάμετρος:DN200-DN2000
- Θερμοκρασία λειτουργίας: 0 βαθμοί ~ 80 μοίρες
- Πίεση λειτουργίας: PN10, PN16, PN25
- Πρότυπο σχεδίασης: BS EN593
- Πρόσωπο με πρόσωπο: BS EN558-1, IS0 5752 Series 13/14
- Διάτρηση φλαντζών σύμφωνα με το πρότυπο BS EN1092-2
- Υδραυλική δοκιμή σύμφωνα με BS EN1074-1 και 2.BS EN12266
03. Χαρακτηριστικά προϊόντος
Ο δακτύλιος πλάκας πεταλούδας για μαλακά και σκληρά μεταλλικά φύλλα στοιβαγμένα με μεταλλική σκληρή σφράγιση και σφράγιση του διπλού πλεονεκτήματος της ευελιξίας όσον αφορά τις συνθήκες χαμηλής θερμοκρασίας και υψηλής- θερμοκρασίας, έχουν εξαιρετική απόδοση σφράγισης.
Χρησιμοποιώντας την τρισδιάστατη έκκεντρη δομή, η πλάκα βάσης της βαλβίδας πεταλούδας χωρίς σχεδόν καμία τριβή, με μεγαλύτερη λειτουργία στεγανοποίησης διάκενου σφίγγει.
Επιφάνεια στεγανοποίησης σώματος βαλβίδας, χρήση ανοξείδωτου χάλυβα συγκόλλησης, κράματος με βάση το κοβάλτιο-, αντοχή στη φθορά της επιφάνειας στεγανοποίησης-, μεγάλη διάρκεια ζωής.
Μοναδική δομή, ευελιξία λειτουργίας,-εξοικονόμηση εργασίας, βολικό και απαλλαγμένο από τον δακτύλιο πίεσης υψηλής-και χαμηλής-κρούσης, αξιόπιστη απόδοση στεγανοποίησης.

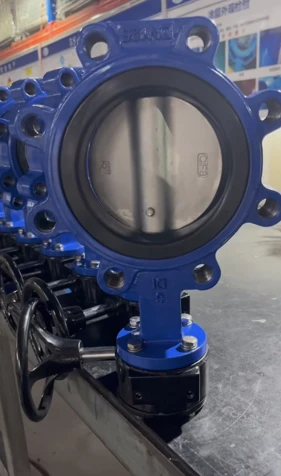

04.Βιτρίνα προϊόντων
05.Πρόσθετες πληροφορίες
Εκτελεστικό πρότυπο
- Πρότυπο σχεδίασης και κατασκευής: GB/T12238-2008, API 609
- Διάσταση σύνδεσης φλάντζας: GB/T 9113.1, GB/T 17241.6, ANSI B16.5
- Μήκος δομής: GB/T 12221
- Δοκιμή πίεσης: GB/T13972, API 598
Κύρια υλικά ανταλλακτικών
- Σώμα-Εόλκιμος σίδηρος/Χυτοσίδηρος
- Δίσκος βαλβίδας-Έλκιμος σίδηρος/Χυτοσίδηρος/Ανοξείδωτος χάλυβας
- Στέλεχος βαλβίδας-από ανοξείδωτο χάλυβα
- Δακτύλιος στεγανοποίησης -NBR/EPDM/Κουτσούκ φθορίου
- Συσκευασία-Εύκαμπτος γραφίτης/τύπου V-λάστιχο
06.Εφαρμογές προϊόντων
Η βαλβίδα πεταλούδας από όλκιμο σίδηρο με φλάντζα είναι κατάλληλη για χρήση στις βιομηχανίες πετρελαίου, χημικών, τροφίμων, φαρμακευτικών, μεταλλουργικών, ναυπηγικών, αερίων, υγρών, χαρτιού, περιβαλλοντικής προστασίας και παροχής νερού και αποχέτευσης. Σε βιομηχανικές εγκαταστάσεις υψηλών-προδιαγραφών, μπορεί να χρησιμοποιηθεί σε αγωγούς και δοχεία για τη μεταφορά διαφόρων διαβρωτικών και μη{2}}διαβρωτικών ρευστών καθώς και στερεών σκονών, που χρησιμεύουν για τον έλεγχο ή τη ρύθμιση της ροής του μέσου.
